LFP1085T
Pompa di erogazione a richiesta 24 Vcc

Ottieni un preventivo Download PDF

Dati e curve delle prestazioni

I dati sono stati testati alla pressione di ingresso di 0PSI, temperatura ambiente e temperatura dell'acqua di 25 ℃ e tensione di 24V DC. Il precedente è il dati di prova del tubo da 3/8 ". Se vengono utilizzate altre dimensioni dei tubi, i dati di prova saranno diversi.

Curva di aumento della temperatura

La curva di aumento della temperatura è misurato dalla temperatura ambiente di 25 ℃, dalla pressione di ingresso di 0PSI e dalla pressione di esercizio di 70PSI. Al fine di garantire la sicurezza del motore, la temperatura dell'alloggiamento supera di circa 73 °C e la protezione termica è scollegata per raffreddare il motore. Il motore sarà funzionante in modo continuo quando l'aumento della temperatura effettivo del motore è inferiore alla temperatura di disconnessione della protezione termica. Tutti i dati delle prestazioni e le curve di temperatura sono arrotondati e le condizioni reali varieranno con condizioni ambientali come la temperatura.

Parametri

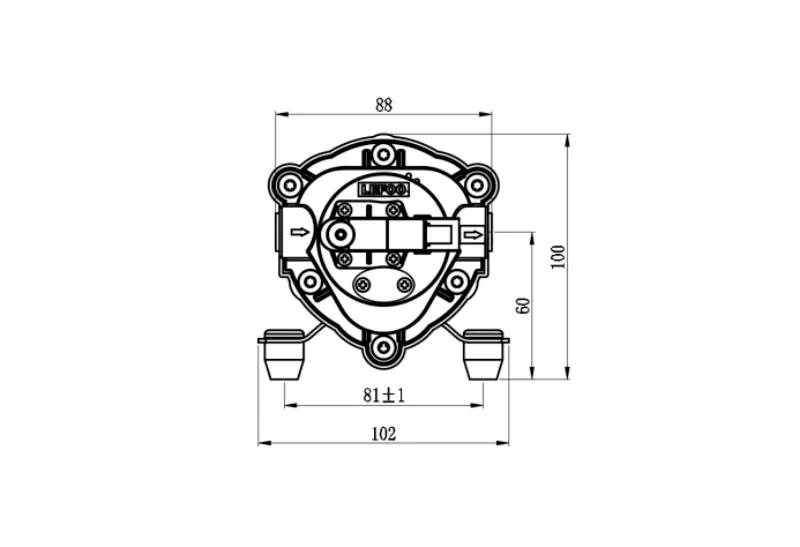

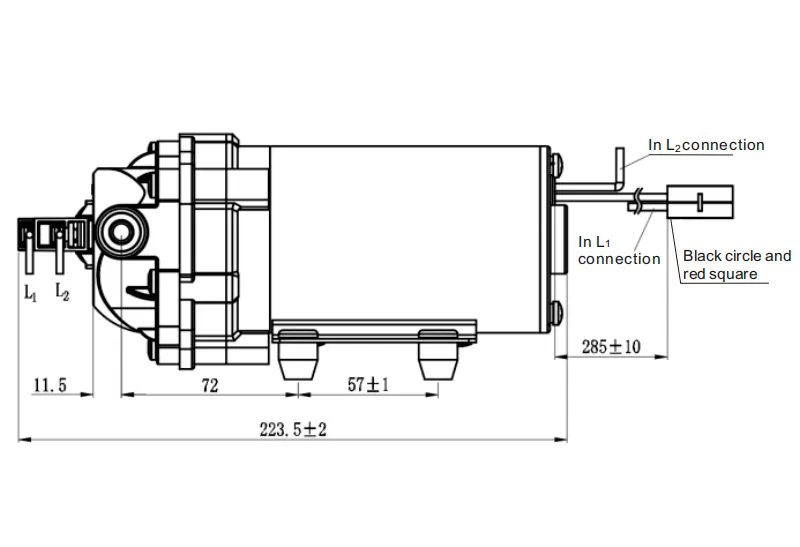

Dimensione

Documenti e Disegni

Applicazione correlata

Parametri

Parametro delle prestazioni

Scarico Pressione /PSI	Portata /GPM	Portata /LPM	Corrente /A


0	0.85	3.22	0.9
10	0.82	3.11	1.07

20	0.79	3	1.24
30	0.76	2.89	1.41

40	0.73	2.78	1.59

50	0.71	2.67	1.76
60	0.68	2.56	1.93

70	0.65	2.45	2.1

Pressione di intercettazione per la selezione

Selezione selezione	Valutato Tensione	Ingresso acqua Pressione	Funzionante Portata	Funzionante Corrente	Aspirazione	Spegnimento Pressione	Massimo Corrente	Connessione


LFP1085T-30070	24V DC	0 PSI	0.85GPM	≤ 1.3A	≥ 2 M	70 PSI	≤ 2.5A	3/8" Lato femmina veloce Connettore NPT3/8 Filettatura della vite

LFP1085T-30060						60 PSI	≤ 2.3A


LFP1085T-30050						50 PSI	≤ 2.1A

LFP1085T-30040						40 PSI	≤ 1.9A


LFP1085T-30030						30 PSI	≤ 1.8A
