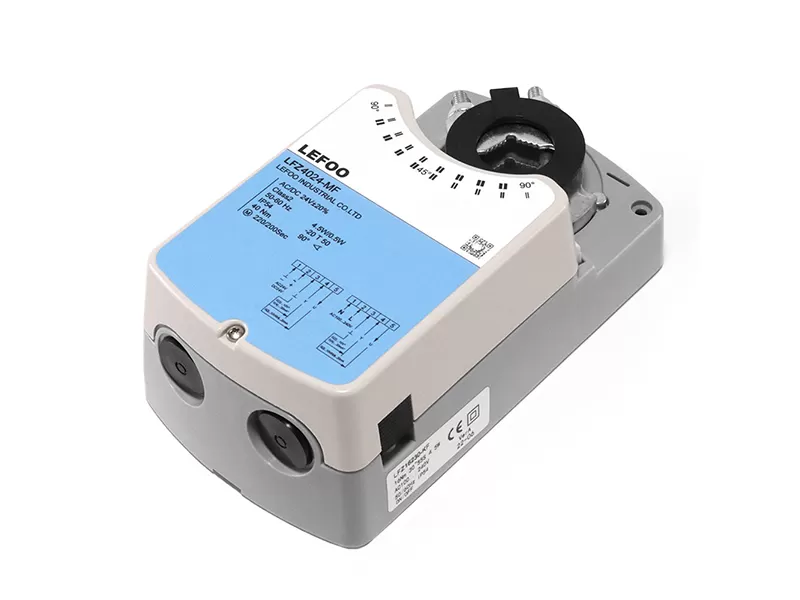

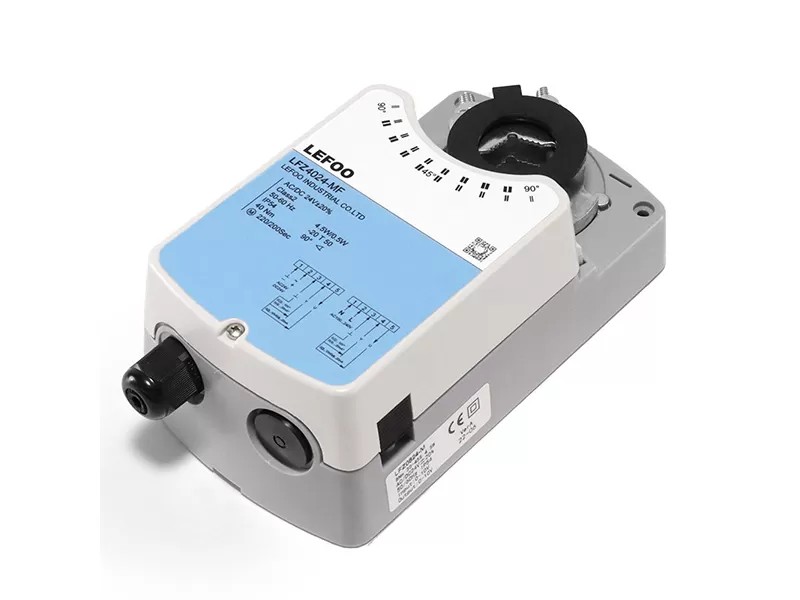

LFZ-Q attuatori rotanti a corsa rapida

Name: LFZ-Q attuatori rotanti a corsa rapida
Brand: Lefoo 2000 - 2025
Availability: InStock

Ottieni un preventivo Download PDF

Download PDF

Gli attuatori per serrande elettriche serie LFZ-Q05/08/16/24/40 adottano motore cc importato/motore brushless per fornire alimentazione, con torque da 5NM, 8NM, 16NM, 24NM, 40NM per la scelta. La serie è ampiamente utilizzata nel trasporto ferroviario, nel sistema di ventilazione, in laboratorio e in altri campi che richiedono un controllo rapido. Sono facili da installare e fx su albero quadrato, albero circolare o altre forme di alberi di collegamento dell'ammortizzatore. Hanno una lunga durata, un basso rumore e possono ottenere un controllo intelligente multifunzione. L'intera serie è dotata di funzione di funzionamento manuale e limite manuale, grado di protezione IP54, funzione di protezione da sovraccarico completo per garantire un uso sicuro.

Parametri

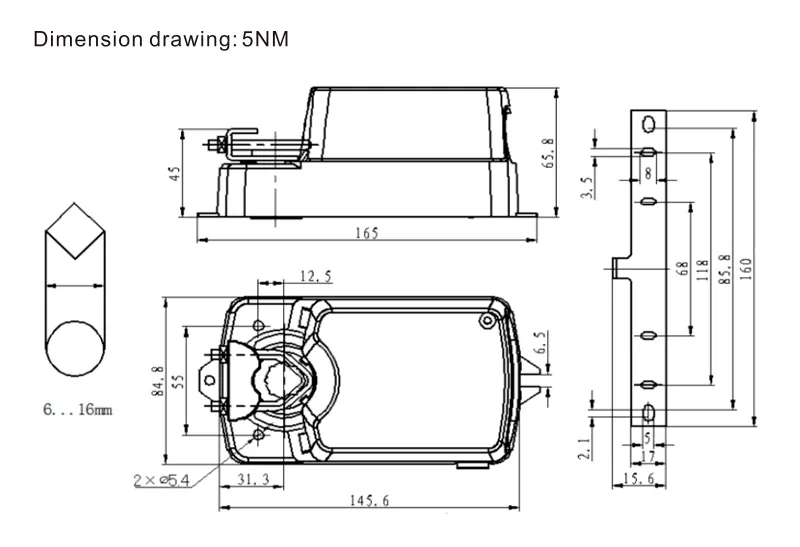

Dimensione

Documenti e Disegni

Applicazione correlata

Parametri

Generale	Valore
Parametri elettrici	Tensione nominale	AC24V 50/60Hz DC24V/ac100... 240v 50/60Hz
	Intervallo di tensione nominale	AC/DC 19...28.8V/AC85V...AC265V
	Consumo energetico	Stato di funzionamento 4.5W, stato Standby 0.5W
	Dimensioni del cavo	0,5mm mq
	Dimensioni del terminale	Max2mm mm²
Parametro funzione	Coppia di torsione	5Nm	8Nm	16Nm	40Nm	48Nm
	Dimensioni dell'ammortizzatore adatte	0,5 m mq	1.2m mm²	2,5 m m²	1.2m²	4.2m ²
	Direzione di rotazione	Può essere selezionato tramite DIP switch
	Regolazione manuale	L'attuatore può essere regolato manualmente dopo aver premuto il pulsante di disinnesto del set di ingranaggi
	Nominale/massimo Comer	90 °/95 °
	Livello di rumore	46dBA (entro 1 metro)
	Indicazione della posizione	Angolo di rotazione fornito dall'indicatore di posizione
Ambiente di lavoro	Grado elettrico	Robusto (SELV) ii (doppio isolamento)
	Grado di protezione	Ip54
	Temperatura di lavoro	-20 ℃ ~ + 50 ℃
	Temperatura di stoccaggio	-30 ℃ ~ + 80 ℃
	Test della temperatura	95% RH, senza condensa/EN 60730-1
Disegno di dimensioni	Lscine wq6 h/mm	Vedi i dettagli dimensionali
	Lunghezza minima dell'albero	> 50mm
	Peso	<1.3Kg

Modello	Coppia di uscita	Alimentatore	Tempo di funzionamento	Segnale di controllo	Interruttore ausiliario F
LFZ-Q0524/230-K/KF	5N	24V/230V	3.5S	Controllo On-off	Due set di interruttori ausiliari
LFZ-Q0524/230-M/MF	5N	24V/230V	3.5S	0(2)~ 10V/0(4)~ 20mA	Due set di interruttori ausiliari
LFZ-Q0824/230-K/KF	8N	24V/230V	8S	Controllo On-off	Due set di interruttori ausiliari
LFZ-Q0824/230-M/MF	8N	24V/230V	85	0(2)~ 10V/0(4)~ 20mA	Due set di interruttori ausiliari
LFZ-Q1624/230-K/KF	16N	24V/230V	16S	Controllo On-off	Due set di interruttori ausiliari
LFZ-Q1624/230-M/MF	16N	24V/230V	16S	0(2)~ 10V/0(4)~ 20mA	Due set di interruttori ausiliari
LFZ-Q2424/230-K/KF	24N	24V/230V	<30S	Controllo On-off	Due set di interruttori ausiliari
LFZ-Q2424/230-M/MF	24N	24V/230V	<30S	0(2)~ 10V/0(4)~ 20mA	Due set di interruttori ausiliari
LFZ-Q4024/230-K/KF	40N	24V/230V	<30S	Controllo On-off	Due set di interruttori ausiliari
LFZ-Q4024/230-M/MF	40N	24V/230V	<30S	0(2)~ 10V/0(4)~ 20mA	Due set di interruttori ausiliari
