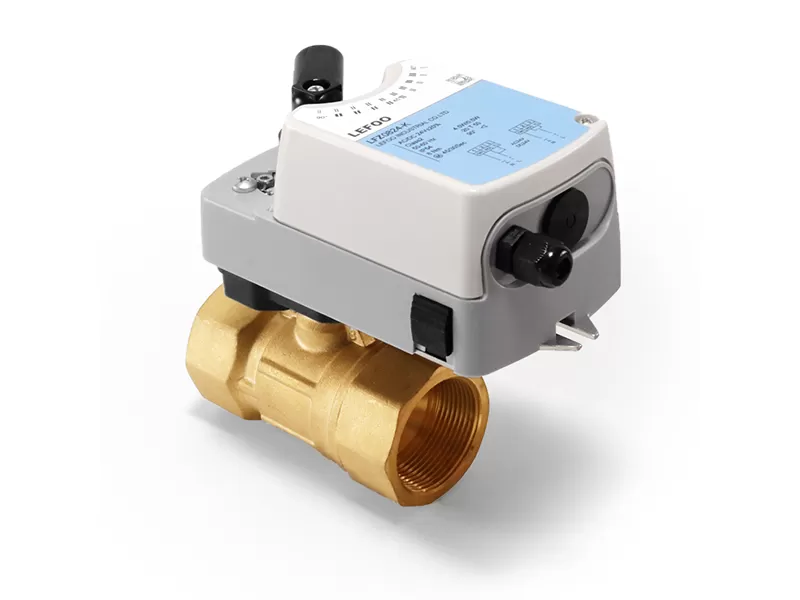

Name: LFZ-DQ valvola a sfera di regolazione elettrica
Brand: Lefoo 2000 - 2025
Availability: InStock

Ottieni un preventivo

Nel sistema HVAC e dell'acqua, le valvole a sfera vengono utilizzate come valvole di controllo automatiche. Lt ha un rapporto di fow regolabile, elevata affidabilità e lunga durata. Lt utilizza la grafite per rafforzare l'anello di tenuta del corpo della valvola e il doppio anello di tenuta dello stelo della valvola EPDM. Lt ha un butterfy di distribuzione della valvola integrato all'interno e non ha paura della differenza di pressione inversa. Lt ha la caratteristica di una percentuale uguale di fow. La sua alta pressione di spegnimento è 1.4MPa. La pressione di esercizio nominale è pn20. La differenza massima di pressione di esercizio è di 0,35 mpa. lt ha un pulsante di cortocircuito dell'attuatore manuale. La temperatura di lavoro è da-5 a 121 ℃. Lt è adatto per aria condizionata centralizzata, sistema di alimentazione dell'acqua calda e fredda, umidificazione a vapore, ecc.

Parametro tecnico

Specifica

Disegno dimensionale

Dimensione

Documenti e Disegni

Applicazione correlata

Parametro tecnico

Generale	Valore	Generale	Valore
Gamma di diametro	DN15-DN150	Angolo di rotazione	0-90 °
Modalità di connessione	DNI5-DNS50 (conmetion testa femmina) DN65-DN150 (connettore fanged)	Posizione di installazione	Installazione verticale
Medio	Acqua calda e fredda, vapore insatura, acqua etanolo al 50%, ecc.	Caratteristiche del flusso	Percentuale uguale
Intervallo di media temperatura	-5 ℃-120 ℃	Pressione del cuscinetto del corpo vale	Filettatura a vite 1.6Mpa flang 2.0Mpa
Rapporto regolabile della valvola	> 100	Materiale del corpo valvola	Ottone forgiato (filettatura) ghisa nodulare (flangia)
Ratto di perdite	Nessuna perdita dalla fabbrica	Materiale del nucleo della valvola	Acciaio inossidabile 304
Differenza di pressione massima autorizzata	0.35Mpa	Materiale dello stelo della valvola	Acciaio inossidabile 304
Max. cut off differenza di pressione	1.4Mpa	Anello di tenuta	EPDM

Specifica

Modello		Diametro	Flusso bidirezionale	Alimentatore	Segnale di controllo	Interruttore ausiliario F		Staffa	Attuatore
A due vie	Tre vie	Diametro	Flusso bidirezionale	Alimentatore	Segnale di controllo	Interruttore ausiliario F		Staffa	Attuatore
LFZ-DQ 15-V	LFZ-DQ 15-Y	DN 15	4.0	AC/DC24V/230V	Interruttore/regolazione	Uno	Set	Staffa per valvola a sfera ad alta piattaforma con imballaggio/staffa per valvola a sfera corta con imballaggio	Attuatore con 4NM
LFZ-DQ 20-V	LFZ-DQ 20-Y	DN 20	4.0	AC/DC24V/230V	Interruttore/regolazione	Uno	Set	Staffa per valvola a sfera ad alta piattaforma con imballaggio/staffa per valvola a sfera corta con imballaggio	Attuatore con 4NM
LFZ-DQ 25-V	LFZ-DQ 25-Y	DN 25	10.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa per valvola a sfera ad alta piattaforma con imballaggio/staffa per valvola a sfera corta con imballaggio	Attuatore con 6NM
LFZ-DQ 32-V	LFZ-DQ32-Y	DN 32	16.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa alve a sfera ad alta platfom con imballaggio/staffa per valvola a sfera corta con imballaggio	Attuatore con 6NM
LFZ-DQ 40-V	LFZ-DQ 40-Y	DN 40	25.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa per valvola bal a piattaforma alta con staffa per valvola a sfera corta packing7 con imballaggio	Attuatore con 6NM
LFZ-DQ50-V	LFZ-DQ50-Y	DN 50	40.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa per valvola a sfera ad alta piattaforma con imballaggio/staffa per valvola a sfera corta con imballaggio	Attuatore con 6NM
LFZ-DQ 65-V	/	DN 65	63.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa per valvola a sfera ad alta piattaforma con imballaggio	Attuatore con 16NM
LFZ-DQ 80-V	/	DN 80	100.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa per valvola a sfera ad alta piattaforma con imballaggio	Attuatore con 16NM
LFZ-DQ100-V	/	DN 100	160.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa per valvola a sfera con confezione	Attuatore con 24NM
LFZ-DQ 125-V	/	DN 125	250.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa per valvola a sfera con confezione	Attuatore con 24NM
LFZ-DQ 150-V	/	DN150	400.0	AC/DC24V/230V	Interruttore/regolazione	Due	Set	Staffa per valvola a sfera con confezione	Attuatore con 32NM

Disegno dimensionale

Modello	G	H(mm)	H1(mm)	L(mm)	Modello	Flangia Indicizzazione Cerchio	L(mm)	D(mm)	H(mm)	N-d
DN 15	G1/2	184	37.5	60	DN 65	145	97	105	136	4-18
DN 20	G3/4	184	44	73	DN 80	160	108	120	140	8-18
DN 25	G1	189	47	89	DN 100	175	120	145	104	8-18
DN 32	G1-1/4	199	52.5	102.5	DN 125	200	145	175	115	8-18
DN 40	G1-12	208	57	113	DN 150	230	165	205	138	8-18
DN 50	G2	219	62	127.5
