LFP1115T
Pompa di erogazione a richiesta 24 Vcc

Ottieni un preventivo Download PDF

Dati e curve delle prestazioni

I dati sono stati testati alla pressione di ingresso di 0PSI, temperatura ambiente e temperatura dell'acqua di 25 ℃ e tensione di 24V DC. Il precedente è il dati di prova del tubo da 3/8 ". Se vengono utilizzate altre dimensioni dei tubi, i dati di prova saranno diversi.

Curva di aumento della temperatura

La curva di aumento della temperatura è misurato dalla temperatura ambiente di 25 ℃, dalla pressione di ingresso di 0PSI e dalla pressione di esercizio di 70PSI. Al fine di garantire la sicurezza del motore, la temperatura dell'alloggiamento supera di circa 73 °C e la protezione termica è scollegata per raffreddare il motore. Il motore sarà funzionante in modo continuo quando l'aumento della temperatura effettivo del motore è inferiore alla temperatura di disconnessione della protezione termica. Tutti i dati delle prestazioni e le curve di temperatura sono arrotondati e le condizioni reali varieranno con condizioni ambientali come la temperatura.

Parametri

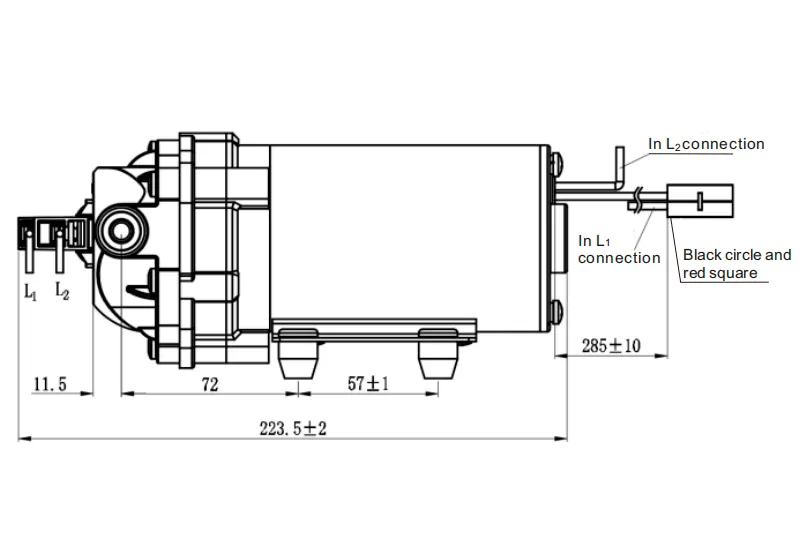

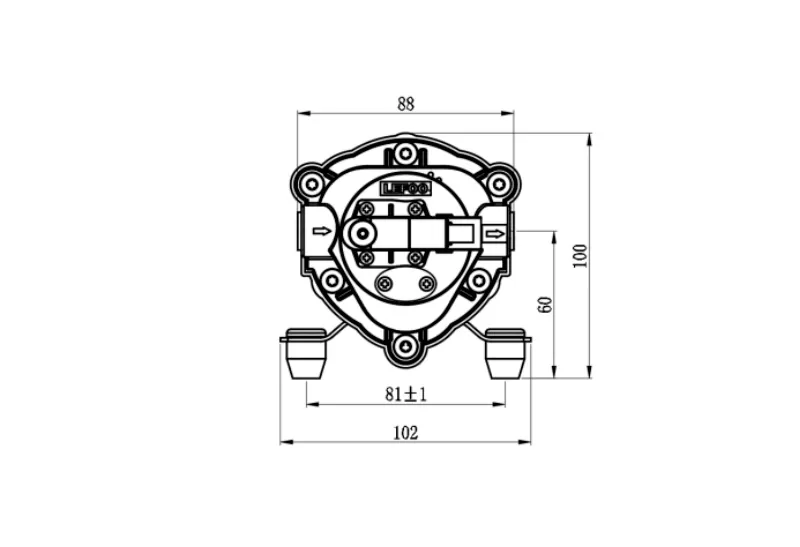

Dimensione

Documenti e Disegni

Applicazione correlata

Parametri

Parametro delle prestazioni

Scarico Pressione /PSI	Portata /GPM	Portata /LPM	Corrente /A


0	1.15	4.35	1.42
10	1.12	4.24	1.58

20	1.09	4.13	1.79
30	1.06	4.02	2.01

40	1.03	3.9	2.22

50	1	3.79	2.44
60	0.97	3.68	2.66

70	0.94	3.57	2.9

Pressione di intercettazione per la selezione

Selezione selezione	Valutato Tensione	Ingresso acqua Pressione	Funzionante Portata	Funzionante Corrente	Aspirazione	Spegnimento Pressione	Massimo Corrente	Connessione


LFP1115T-30070	24V DC	0 PSI	1.15GPM	≤ 1.6A	≥ 2 M	70 PSI	≤ 3.3A	3/8" Lato femmina veloce Connettore NPT3/8 Filettatura della vite

LFP1115T-30060						60 PSI	≤ 3.1A


LFP1115T-30050						50 PSI	≤ 2.8A

LFP1115T-30040						40 PSI	≤ 2.6A


LFP1115T-30030						30 PSI	≤ 2.4A
