24vdc demand delivery pump lfp1100t china

LFP1100T
Pompa di erogazione a richiesta 24 Vcc

Ottieni un preventivo Download PDF

Dati e curve delle prestazioni

I dati sono stati testati alla pressione di ingresso di 0PSI, temperatura ambiente e temperatura dell'acqua di 25 ℃ e tensione di 24V DC. Il precedente è il dati di prova del tubo da 3/8 ". Se vengono utilizzate altre dimensioni dei tubi, i dati di prova saranno diversi.

Curva di aumento della temperatura

La curva di aumento della temperatura è misurato dalla temperatura ambiente di 25 ℃, dalla pressione di ingresso di 0PSI e dalla pressione di esercizio di 70PSI. Al fine di garantire la sicurezza del motore, la temperatura dell'alloggiamento supera di circa 73 °C e la protezione termica è scollegata per raffreddare il motore. Il motore sarà funzionante in modo continuo quando l'aumento della temperatura effettivo del motore è inferiore alla temperatura di disconnessione della protezione termica. Tutti i dati delle prestazioni e le curve di temperatura sono arrotondati e le condizioni reali varieranno con condizioni ambientali come la temperatura.

Parametri

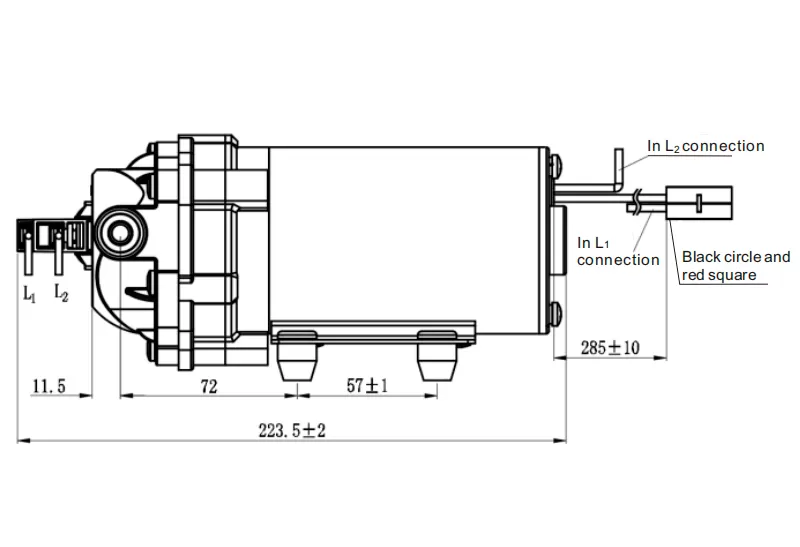

Dimensione

Documenti e Disegni

Applicazione correlata

Parametri

Parametro delle prestazioni

Scarico Pressione /PSI	Portata /GPM	Portata /LPM	Corrente /A


0	1	3.79	1
10	0.97	3.67	1.22

20	0.94	3.56	1.42
30	0.91	3.44	1.63

40	0.88	3.32	1.84

50	0.85	3.21	2.04
60	0.82	3.09	2.25

70	0.78	2.97	2.46

Pressione di intercettazione per la selezione

Selezione selezione	Valutato Tensione	Ingresso acqua Pressione	Funzionante Portata	Funzionante Corrente	Aspirazione	Spegnimento Pressione	Massimo Corrente	Connessione


LFP1100T-30070	24V DC	0 PSI	1.0GPM	≤ 1.4A	≥ 2 M	70 PSI	≤ 2.8A	3/8" Lato femmina veloce Connettore NPT3/8 Filettatura della vite

LFP1100T-30060						60PSI	≤ 2.6A


LFP1100T-30050						50PSI	≤ 2.4A

LFP1100T-30040						40 PSI	≤ 2.2A


LFP1100T-30030						30PSI	≤ 2.0A
