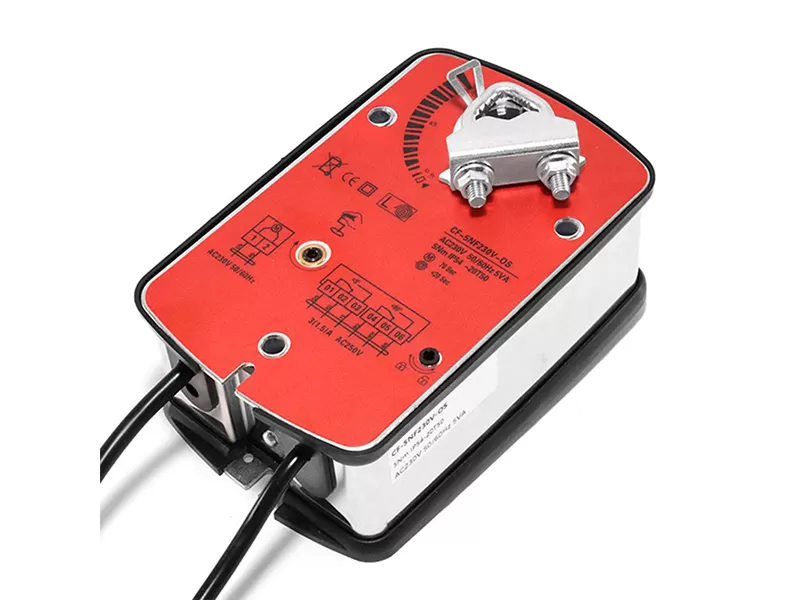

Gli attuatori per serrande elettriche serie LFZ-T05 adottano il motore cc importato/motore brushless per fornire potenza con coppie di 5nm. È ampiamente utilizzato nei campi di ventilazione dell'edificio, che possono realizzare un ripristino meccanico quando si spegne e si avvia elettricamente, fornendo più di 30000 volte di azione ripetuta.
| Generale | Valore | |
| Parametro elettrico | Tensione nominale | AC24V 50/60Hz DC24V/ac100... 240v 50/60Hz |
| Intervallo di tensione nominale | AC/DC19.2...28.8V/muslimate | |
| Consumo energetico | Stato di esecuzione stato Standby | |
| Dimensioni del cavo | 0,5mm mq | |
| Valutazione dell'interruttore ausiliario | 3A, AC230V | |
| Parametro funzione | Coppia di torsione | 5NM |
| Dimensioni dell'ammortizzatore adatte | Sotto la resistenza al vento nomal, 1NM corrisponde a 0.1 saware meter (Include lo schema di corrispondenza della valvola ermetica) | |
| Direzione rotante | Regolazione manuale disponibile | |
| Funzionamento manuale | Disponibile in tutte le serie | |
| Angolo di rotazione | Max 95 °. La corsa completa può essere regolata con il limite meccanico | |
| Tempo di funzionamento | Regolabile entro il campo dei parametri | |
| Livello di rumore | Motore running46db, ripristino a molla 62db | |
| Indicazione della posizione | Indicazione meccanica | |
| Ambiente di lavoro | Grado elettrico | Lll (tensione Safelow) ll (doppio isolamento) |
| Grado di protezione | IP54 | |
| Legatura funzionante | -20 .. + 50 °C/IEC 721-3-3 | |
| Lemperature di stoccaggio | -30 .. + 80 °C/IEC 721-3v-2 | |
| Temperatura minima | 95% RH, senza condensa/EN 60730-1 | |

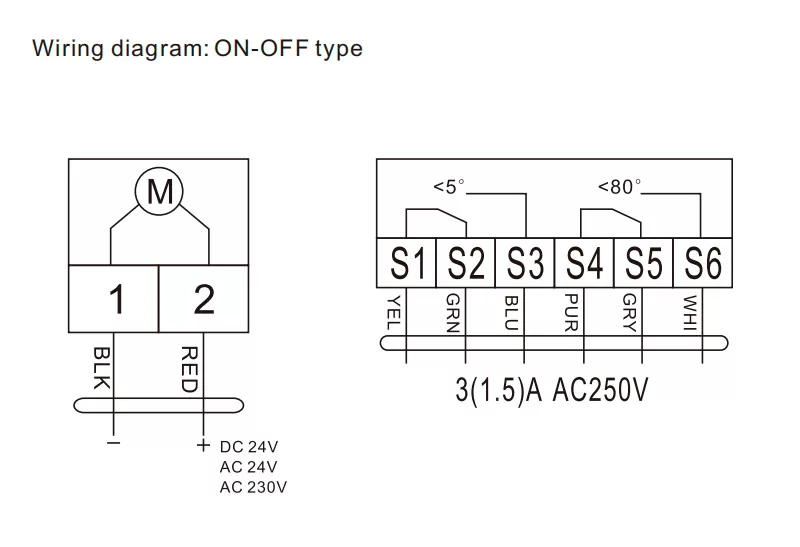

| Disegno di dimensioni | Dimensione | Vedi il disegno delle dimensioni |
| Lunghezza dell'albero | > 50mm | |
| Dimensioni dell'albero | 10-20 albero tondo 10 x10 .. 16x16 albero tondo | |
| Peso | <1.8kg | |
| Modello | Coppia di uscita | Alimentatore | Tempo di funzionamento | Segnale di controllo | Interruttore ausiliario F |
| LFZ-T0524-K/T1024-K/T1524-K | 5N/10N/15N | 24V | Tempo di funzionamento del motore 70S; Tempo di ripristino della molla <20s | Controllo ON-OFF | / |
| LFZ-T0524-KF/T1024-KF/T1524-KF | 5N/10N/15N | 24V | Tempo di funzionamento del motore 70S; Tempo di ripristino della molla <20s | Controllo ON-OFF | Due set di interruttori ausiliari |
| LFZ-T05230-K/T10230-K/T15230-K | 5N/10N/15N | 230V | Tempo di funzionamento del motore 70S; Tempo di ripristino della molla <20s | Controllo ON-OFF | / |
| LFZ-T05230-KF/T10230-KF/T15230-KF | 5N/10N/15N | 230V | Tempo di funzionamento del motore 70S; Tempo di ripristino della molla <20s | Controllo ON-OFF | Due set di interruttori ausiliari |
