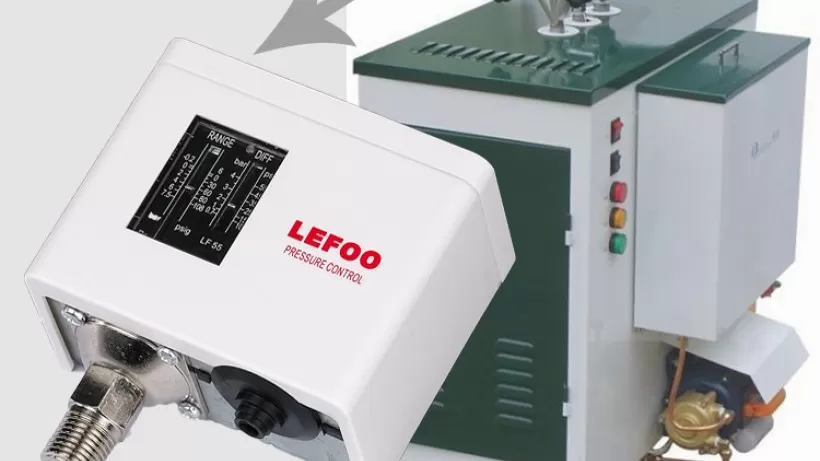

Pressostato originale

1. Cos'è un pressostato?
Il pressostato inglese è un pressostato. Facile da capire, questo è un pressostato. Un pressostato è una forma di interruttore che chiude un contatto elettrico quando viene stabilita una pressione del fluido sulla sua entrata. Gli interruttori possono essere progettati per entrare in contatto quando la pressione è aumentata o ridotta. I pressostati sono ampiamente utilizzati nell'industria per monitorare e controllare automaticamente i sistemi utilizzando fluidi pressurizzati.

Un altro tipo di pressostato che rileva la forza meccanica; Tali sensori vengono utilizzati anche nelle applicazioni di allarme di sicurezza come i pavimenti sensibili alla pressione.

Un pressostato per la pressione del fluido di rilevamento contiene una capsula, soffietto, tubo Bourdon, membrana o elemento pistone che deforma o sposta in modo proporzionale alla pressione applicata. Il movimento finale viene applicato, direttamente o tramite leve di amplificazione, a un set di contatti dell'interruttore. La pressione può cambiare lentamente e i contatti agiscono rapidamente, viene utilizzato un tipo di meccanismo over-center come l'interruttore a scatto per garantire il funzionamento rapido dei contatti. Un tipo di pressostato sensibile utilizzando un interruttore A mercurio montato su tubo Bourdon;

Il pressostato può essere regolato, sia spostamento dei contatti che tramite la regolazione della tensione nella contrmolla. I pressostati industriali possono avere una scala e un puntatore calibrati per mostrare il setpoint dell'interruttore. Un pressostato ha un'isteresi, ad es. Una fascia differenziale intorno al suo punto di set, nota come interruttore dead band, all'interno della quale piccoli cambi di pressione non hanno effetti sullo stato dei contatti. Punto. Alcuni tipi consentono la regolazione differenziale.

L'elemento di rilevamento della pressione del pressostato può essere organizzato per rispondere alla differenza di due pressioni. Tali interruttori sono utili quando la differenza è significativa, ad esempio, per rilevare un filtro intasato nel sistema di alimentazione dell'acqua. Gli interruttori devono essere progettati per rispondere solo ai differenziali e non in modo irregolare ai cambiamenti nella pressione della modalità comune.

I contatti del pressostato possono essere votati per un decimo di un ampere a circa 15 ampere, con valutazioni più ridotte sugli interruttori più sensibili. Di solito un pressostato aziona un relè o un altro dispositivo di controllo, ma alcuni tipi possono controllare direttamente piccoli motori elettrici o altri carichi.

Dal momento che gli interni dell'interruttore sono esposti al fluido di processo, devono essere scelti per bilanciare la forza e la vita contro la compatibilità con il fluido di processo. Ad esempio, i membrane in gomma vengono spesso utilizzati quando sono in contatto con l'acqua, ma si degradano rapidamente se utilizzati in un sistema contenente olio minerale.

Gli interruttori progettati per l'uso in aree pericolose con gas infiammabili hanno un contenitore per prevenire l'armatura ai contatti di accendere il gas circostante. Gli alloggiamenti degli interruttori possono anche essere necessari per essere resistenti alle intemperie, alla corrosione o sommergibili.

Un pressostato elettronico combina un tipo di trasduttore di pressione (estensimetro, elemento capacitivo o altro) e un circuito interno per confronta la pressione misurato con un punto di set. Tali dispositivi possono fornire una migliore rigidità, precisione e precisione su un interruttore meccanico.

2. Tipi di pressostati.
Di seguito è una classificazione di alcuni pressostati comuni nella pratica.

2.1 pressostato pneumatico (relè di pressione pneumatico)
La classificazione specifica dei pressostati aiuta a selezionare e utilizzare apparecchiature con elevata precisione e idoneità, risparmiando tempo e costi. Le persone divide i pressostati singoli e doppi in base al numero di segnali del sensore che possono ricevere segnali nel dispositivo.

2.1.1 pressostato singolo (relè a pressione singola)
Rispetto ad altri relè, i relè singoli sono classificati come più durevoli se realizzati con buoni materiali, anticorrosione, antiruggine e anti-ossidazione come rame, acciaio inossidabile, plastica.
Struttura del pressostato singolo: vite di fissaggio a bassa pressione LP, vite di regolazione differenziale LP, braccio principale, molla principale, molla differenziale, scatola di espansione, connettore a bassa pressione, contatto, cavo a vite terminale, vite di messa a terra, entrata del cavo, meccanismo di vibrazione per l'apertura e la chiusura del contatto definitivo, piastra di bloccaggio, leva, Aletta, pulsante di ripristino, per pressostato ad alta pressione, vite di fissaggio ad alta pressione HP, connettore ad alta pressione.

Relè a bassa tensione
Il relè a bassa pressione è progettato per funzionare sotto la pressione di evaporazione o per far scorrere il circuito del compressore quando la pressione inizia a cadere a un livello che protegge il compressore. Viene anche utilizzato per regolare la capacità di raffreddamento.

Alcuni comuni tipi di relè a bassa tensione: relè di pressione Danfoss Kp2, Danfoss Kp1, Danfoss 1A...
Una cosa da chiarire ai clienti è che i contatti dell'interruttore funzionano ad alta velocità e alta tensione. La forza di chiusura del contatto mobile al contatto statico. Questo è necessario per evitare problemi come fuoco, viscosità del contatto e esplosione di contatto causati dalla formazione di archi o scintille quando i contatti vengono aperti. Per i relè, i contatti sono molto importanti e l'arcing è uno dei motivi principali per un errore di contatto. Da quel momento, i problemi ai contatti sono stati ridotti, allungando la durata del relè.

L'ora in cui il contatto guidato e il contatto statico soddisfano l'estremità del circuito è chiamata tempo di chiusura.

Il tempo di chiusura medio del relè è di circa un millesimo di secondo.

Relè ad alta tensione
Quando la pressione dell'acqua condensata in cui il refrigerante scorre aumenta, il relè ad alta tensione esegue l'attività di apertura e chiusura. Quando la pressione supera la soglia autorizzata del compressore d'aria, ferma e comprime il vapore.

Il principio di funzionamento del relè ad alta tensione è molto simile a quello del relè a bassa tensione. La disposizione dei contatti sarà diversa.

Quando la pressione del compressore aumenta e supera il livello consentito, vale a dire che supera il valore impostato sul relè, il relè apre il contatto e scollega il circuito del compressore d'aria. Quando la pressione è inferiore alla pressione di set meno la pressione differenziale, il compressore d'aria riprende il funzionamento.

I relè ad alta tensione sono divisi in tre tipi: relè ad alta tensione limitanti di tensione, relè ad alta tensione limitanti di sicurezza e normali relè ad alta tensione.

2.1.2 pressostato doppio (relè a doppia pressione)

È chiamato relè a doppia pressione quando c' è una combinazione di relè a bassa pressione e relè ad alta pressione. È combinato in un singolo alloggiamento e esegue la funzione di entrambi i relè. Il doppio relè trip quando la pressione supera il livello pergolato e quando la pressione si abbassa al di sotto del livello consentito.

A seconda del modello e del design, la chiusura può essere fatta manualmente con la leva di ripristino all'interno della custodia o del pulsante di ripristino esterno.

C' è una cosa che i clienti devono tenere in nota durante l'installazione di questo relè a doppia pressione Danfoss: questo tipo di connessione dal tubo di aspirazione, il tubo di espulsione deve essere nella posizione superiore, aiutare a prevenire la caduta dell'olio nella scatola impilabile. In questo modo i contatti funzionano bene, la scatola impilabile non è arrotolata.

In parallelo con i tipi di cui sopra, non possiamo dimenticare il relè di pressione dell'olio per aiutare a proteggere la lubrificazione del compressore d'aria nel modo migliore. La pressione nel vano del compressore d'aria cambia, la pressione dell'olio di ingresso deve essere cambiata.

2.2 pressostato idraulico

Il relè di pressione dell'olio o il pressostato idraulico idraulico sono un tipo di relè con un massimo di 3 contatti. C' è una linea dell'olio progettata nella parte superiore del relè, che si collega al sistema con l'uscita dell'olio della pompa idraulica, una linea di estrazione dell'olio, una manopola di regolazione della pressione.

Quando la pressione dell'olio, del liquido, dell'acqua nel sistema è uguale al set di pressione da parte dell'operatore, il contatto si chiude e il motore elettrico si ferma.

Il pressostato idraulico ha molti tipi divisi in base al terreno utilizzato: olio, acqua. I prezzi del pressostato dell'acqua varieranno a seconda di make, modello, dimensioni e specifiche. L'installazione di un pressostato dell'acqua aiuta a proteggere la pompa, protegge il sistema di alimentazione dell'acqua, aumenta la durata, riduce i guasti e risparmia elettricità e acqua.

Relè di pressione idraulica

Oltre alla divisione di cui sopra, le persone si divide anche per origine:

Taiwan, corea
Giappone, India
Germania, cina

O secondo il produttore, ci sono diversi tipi

Pressostati Danfoss, Honeywell, LEFOO, Saginomiya...
Pressostato autossigma, Sunny...

In aggiunta, siamo a conoscenza di tipi speciali di interruttori come: gli interruttori dell'ammoniaca sono progettati con acciaio inossidabile, acciaio al carbonio per ridurre la migliore corrosione. Gli interruttori Feon possono essere realizzati in acciaio o lega di rame.

Per essere In grado di scegliere un dispositivo di commutazione basato sul segnale di pressione adeguato, parametri come: soglia di pressione, ambiente di misurazione, peso, pressione massima-minima, temperatura di lavoro... Non può essere rimosso. By.
