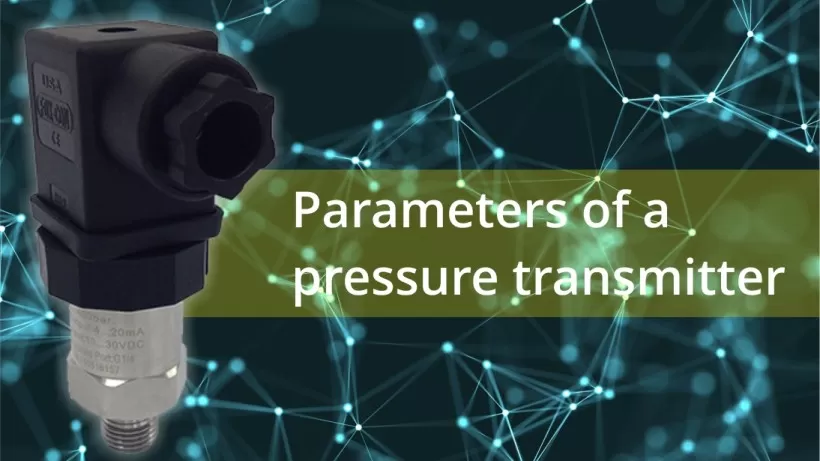

Parametri di un trasmettitore di pressione

Un trasmettitore di pressione funziona in processi estremamente complessi e importanti in varie applicazioni. Le sue prestazioni offrono una risposta a una serie di punti da monitorare, ma per questo, è necessario capire molti concetti. Tra questi concetti, segui i più importanti.

Gamma: è il limite e le coperture di misurazione dal minimo al massimo di pressione che il trasmettitore può misurare, ad esempio, da 0 a 5080 mmH2O. La gamma massima è di 5080 mmH2O.

Zero: questa è la pressione più bassa alla quale il trasmettitore è stato calibrato.

URL (limite di portata superiore): questa è la pressione massima il trasmettitore è stato impostato per misurare, mantenendo il limite di portata superiore del sensore.

LRL (limite di portata inferiore): questa è la pressione più bassa il trasmettitore ha impostato per misurare, mantenendo il limite inferiore della gamma del sensore.

Span (gamma calibrata): il campo di lavoro in cui viene applicata la calibrazione è noto come span, ad esempio, da 500 a 3000 mmH2O, dove la campata va da 3000 a 500 = 2500 mmH2O. Lo Span è lo stesso dell'url-LRL.

Soppressione Zero (è la quantità con cui il valore più basso supera il valore di pressione zero): la soppressione si verifica quando il trasmettitore indica un livello superiore all'effettivo. Misurazioni di livello In cui il trasmettitore non è installato allo stesso livello della sua presa alta e c' è bisogno di compensare la colonna del liquido nella presa del trasmettitore. Questo tipo di installazione è necessario quando il trasmettitore è di un livello inferiore, che in pratica è il mezzo di scelta per un facile accesso, visualizzazione e manutenzione. In questo caso, una colonna di liquido è formata alla stessa altezza del liquido all'interno della presa di impulso e il trasmettitore indica un livello superiore a quello effettivo. Questo deve essere preso in esame e viene chiamato soppressione zero.

Zero Elevation (è la quantità con cui il valore di pressione zero supera il valore più basso): in serbatoi chiusi e il trasmettitore di pressione differenziale si trova sotto la sua presa Hi e non c' è tenuta liquida nella presa bassa, la colonna la quantità di liquido applicata alla presa Hi deve essere compensato, Così facendo soppressione zero. Se il liquido è sigillato nella presa a bassa pressione, è necessario una compensazione su entrambe le colonne di liquido applicate alla presa Hi e alla presa bassa. Questo è chiamato zero elevation.

Zero Shift: questo è un errore costante in tutte le misure e può essere un errore positivo o negativo. Può essere utilizzato per vari motivi, come cambi di temperatura, ammortizzatori meccanici, diversi vantaggi, messa a terra non corretta, ecc.

Span Shift: una modifica della derivazione del rapporto di ingresso/uscita viene definita come una modifica della campata. Un errore di ampiezza può o non può essere seguito da un errore di offset. In genere, gli errori di calibrazione includono solo errori di intervallo e sono meno comuni rispetto a quelli con ampiezza e zero errori contemporaneamente. La vasta maggior parte dei casi nei trasmettitori cambia in zero.

Isteresi: il problema in cui l'uscita del trasmettitore di pressione è diversa dallo stesso ingresso applicato, a seconda della direzione in cui viene applicato il segnale di ingresso, vale a dire se è in aumento o in caduta. Normalmente, il trasmettitore di pressione è calibrato utilizzando le sequenza di 0, 25, 50, 75, 100, 75, 50, 25 e 0% span.

Ripetizione: questa è la percentuale massima di offset con la stessa misurazione e tutte le condizioni sono riprodotte nello stesso modo.

Turndown (TD) o telemabilità: è il rapporto tra la pressione massima (URL) e la pressione minima misurato (ampiezza minima calibrata). Ad esempio, un intervallo di trasmettitori è 0-5080 mmH2O e sarà utilizzato a 10: 1, indicando quale trasmettitore misura da 0 a 508 mmH2O. TD = URL / Span calibrati.

Pressione assoluta: un valore misurato in condizioni di vuoto, ie nessuna pressione, noto anche come zero assoluto.

Manometro o manometro pressione: pressione atmosferica.

Pressione differenziale: la pressione misurato a un riferimento.

Pressione statica o di linea: pressione su una linea di pressione dove è presente un flusso di fluido. È la pressione di processo applicata a entrambe le prese di un trasmettitore differenziale.

Pressione idrostatica: pressione da un liquido sotto la superficie sotto di esso.

Potenziale errore totale (ETP): tutti i trasmettitori, a seconda del produttore, hanno un errore a seconda di diversi punti. Questo errore è noto come errore totale (ETP) e dipende da alcune condizioni:

• Variazione della temperatura ambiente;

• Pressione statica;

• Variazione della tensione di alimentazione;

• Campata calibrata;

• URL del trasmettitore;

• Gamma di trasmettitori;

• Materiale da costruzione;

• Ecc.
